Diatermia chirurgiczna SURTRON 160
Strona główna » SPRZĘT MEDYCZNY » BLOK OPERACYJNY » DIATERMIE CHIRURGICZNE » Diatermia chirurgiczna SURTRON 160
Diatermia chirurgiczna SURTRON 160Diatermia chirurgiczna SURTRON 160Diatermia chirurgiczna SURTRON 160
Diatermia chirurgiczna SURTRON 160Diatermia chirurgiczna SURTRON 160Diatermia chirurgiczna SURTRON 160

Diatermia chirurgiczna SURTRON 160

{__FB_WYSLIJ}
{__GOOGLE_PLUS}
Diatermia chirurgiczna SURTRON 160  przeznaczona jest dla chirurgii dziecięcej, chirurgii plastycznej, chirurgii naczyniowej, dermatologii, chirurgii szczękowej, ginekologii, urologii, endoskopii, gastroenterologii, laryngologii, neurochirurgii oraz przy pierwszej pomocy.

Posiada możliwość cięcia monopolarnego, koagulacji miękkiej, forsownej, lub koagulacji bipolarnej.


alt     alt

 UWAGA! Zdjęcia poglądowe.

Cena: 3 970,00 zł

Ilość: szt.
Dodaj do koszyka

  • Opis produktu
  • Porównanie diatermii SURTRON
  • Do pobrania (1)

Surtron to popularne i docenione na rynku polskim diatermie elektrochirurgiczne, niezawodne, cechujące się wysoką ergonomią pracy.


  • Sterowane mikroprocesorem, wyposażonym w najbardziej zaawansowane technologicznie elementy i obwody, w tym mikrokontrolery LSI, który informuje o ewentualnych problemach lub o przekroczeniu zalecanej mocy pracy podczas cięcia lub koagulacji

  • Zapamiętują ostatnio stosowane ustawienia, dzięki czemu po ponownym uruchomieniu diatermii lub po zmianie tyrbu pracy możliwe jest przywołanie poprzednio stosowanych parametrów

  • Możliwość regulowania głośności sygnalizacji pracy diatermii chirurgicznej.

  • Aktywacja urządzenia może być dokonana za pomocą przycisków na uchwycie lub pedałem nożnym, który jest na wyposażeniu diatermii chirurgicznej Surtron.

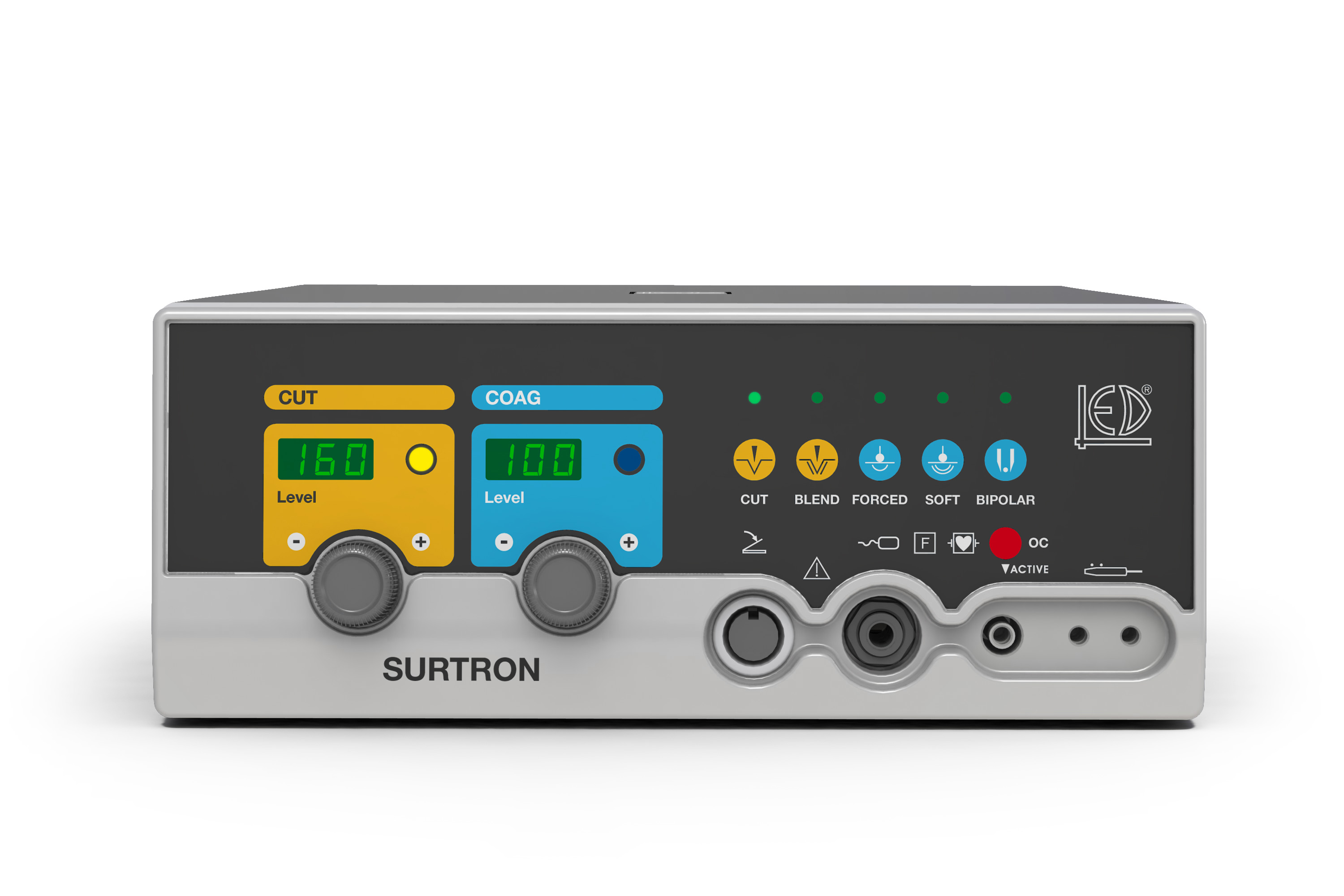

  • Sterowanie urządzeniem może odbywać się z panelu przedniego urządzenia lub za pomocą przycisków na uchwycie roboczym.

  • Możliwe jest użycie zarówno pojedynczej elektrody biernej, jak i elektrod dzielonych, przeznaczonych do kontroli jakości kontaktu ze skórą pacjenta w czasie interwencji chirurgicznej.



Zastosowanie diatermii chirurgicznej Surtron 160:

  • chirurgia naczyniowa
  • chirurgia szczękowa
  • dermatologia
  • laryngologia
  • ginekologia
  • urologia
  • endoskopia
  • gastroenterologia
  • neurochirurgia
  • chirurgia dziecieca
  • chirurgia plastyczna
  • ortopedia
  • przy pierwszej pomocy
  • pneumologia




Funkcje diatermii chirurgicznej Surtron 160:


Koagulacja - Temperatura od 60 do 70ºC w obszarze wokół elektrody aktywnej powodują powolne nagrzewanie płynu wewnątrzkomórkowego; woda w komórkach paruje, uzyskujemy efekt koagulacji i zatrzymania przepływu krwi.

Cięcie - Temperatura ponad 100ºC w obszarze wokół elektrody aktywnej powoduje wyparowanie płynu wewnątrzkomórkowego i zniszczenie komórek. Opary wokół elektrody rozpoczynają ciąg reakcji, zgodnie z kierunkiem pracy aktywnej elektrody. Energia jest przewodzona do sąsiadujących tkanek.
W tym przypadku, takie cięcie nie jest równoważne cięciu mechanicznemu. Kiedy temperatura osiągnie 500°C, zachodzi zjawisko kauteryzacji.

Prądy mieszane -  łączą efekty cięcia i koagulacji. Podczas procedury cięcia utrata krwi jest ograniczona i powstaje strup.



Programy dla diatermii chirurgicznej SURTRON 160:


altCUT (cięcie gładkie)
Najlepszym prądem do cięcia nożem elektrochirurgicznym jest czysta fala sinusoidalna bez modulacji, czyli ze 100% cyklem pracy. Taki prąd jest przeznaczony do cięcia bez koagulacji.

altBLEND (cięcie z koagulacją)
Prąd mieszany do koagulacji-cięcia znajduje zastosowanie, gdy wymagana jest głęboka koagulacja razem z cięciem. Uzyskany w ten sposób prąd jest odpowiedni do cięcia z koagulacją, bez powstawania strupów i karbonizacji.


altFORCED COAG (koagulacja forsowna)
Prąd modulowany koagulacji forsownej posiada zdolność szybkiej koagulacji powierzchniowej, z prawdopodobieństwem wystąpienia częściowej karbonizacji tkanek. Przewaga tego trybu pracy polega na uzyskaniu szybkiego efektu koagulacji na powierzchni poddanej zabiegowi.


altSOFT COAG (koagulacja miękka)
Niskonapięciowy i zmodulowany przebieg pozwala uzyskać koagulację głębiej położonych warstw tkanki, w której koagulacja komórek dokonuje się bez karbonizacji. Koagulacja miękka jest bardziej czasochłonna niż forsowna.


altBIPOLAR (koagulacja bipolarna)
Ten tryb pracy jest odpowiedni dla delikatnej koagulacji bez efektu karbonizacji zarówno monopolarnej, jak i bipolarnej. Użycie szczypiec bipolarnych jest dozwolone BIPOLAR tylko w tym trybie pracy Aby umożliwić podłączenie kabla pęsety bipolarnej, niezbędne jest zastosowanie opcjonalnego adaptera (nr REF 00498.04), który zabezpiecza przed aktywacją w innym trybie pracy.








Stosowane techniki operacyjne za pomocą diatermii chirurgicznej Surtron 160:


Cięcie monopolarne

Cięcie monopolarne polega na podziale biologicznej tkanki osiągniętym poprzez dużą gęstość przepływającego prądu wysokiej częstotliwości, który jest skoncentrowany na małej powierzchni elektrody aktywnej. Efekt ciecia powstaje wtedy, gdy napięcie pomiędzy tkanką, a elektrodą aktywną jest wystarczające do wytworzenia łuku między nimi. Za pomocą tego łuku powstaje punktowy przepływ prądu elektrycznego do tkanki. W miejscu przepływu powstaje bardzo wysoka temperatura powodująca odparowanie lub spalenie tkanki. Cięcie jest osiągane poprzez przesuwanie elektrody przez tkankę i niszczenie komórek jedna za drugą. Ruch elektrody zapobiega rozchodzeniu się ciepła w tkance na boki ograniczając w ten sposób niszczenie komórek do pojedynczej linii.

Najlepszy do cięcia prąd wysokiej częstotliwości ma przebieg czysto sinusoidalny, bez żadnej modulacji, który to tnie bardzo gładko i wywołuje najmniejszy efekt termiczny z niskim poziomem hemostazy podczas cięcia. Ponieważ jego efekt może być precyzyjnie regulowany można używać go bezpiecznie, aczkolwiek, ponieważ dobra koagulacja jest jedną z zasadniczych korzyści używania elektrochirurgii, prąd o pewnym poziomie modulacji jest pożądany.



Koagulacja monopolarna
Koagulacja monopolarna jest hemostazą małych naczyń krwionośnych tkanek ciała przez przepływ prądu wysokiej częstotliwości. Kiedy gęstość prądu jest zredukowana i używamy elektrody o dużej powierzchni dla rozproszenia energii na dużej powierzchni, efekt polega na wysuszeniu komórek na powierzchni, bez głębszej penetracji, skutkując koagulacją. Te skoagulowane komórki na powierzchni tworzą warstwę izolacyjną zapobiegającą głębszej penetracji. Prąd normalnie użyty do koagulacji jest modulowany i w zależności od stopnia zmodulowania uzyskujemy gładkość cięcia, jakość hemostazy oraz stopień destrukcji tkanek. Głębsza modulacja prądu powoduje bardziej efektywną koagulację.



Koagulacja Bipolarna

Koagulacja bipolarna powoduje hemostazę małych naczyń krwionośnych pomiędzy końcówkami szczypiec bipolarnych.

Kiedy gęstość prądu jest zredukowana, otrzymuje się suszenie komórek na powierzchni, bez głębokiej penetracji. Delikatnie skoagulowane komórki działają jak warstwa izolacyjna zapobiegając głębszej penetracji ciepła.





Elektroda neutralna zawarta w zestawie zapewnia bezpieczeństwo dzięki optymalnemu połączeniu między diatermią chirurgiczna a pacjentem.





Parametry techniczne diatermii chirurgicznej Surtron 160:

Maksymalna moc wyjściowa CUT

160 W → 250 Ω

Maksymalna moc wyjściowa BLEND

120 W → 200 Ω

Maksymalna moc wyjściowa FORCED COAG

100 W → 150 Ω

Maksymalna moc wyjściowa SOFT COAG

80 W → 100 Ω

Maksymalna moc wyjściowa BIPOLAR

60 W → 100 Ω

Częstotliwość pracy

600 kHz

Elektroda bierna

F

Moc do wyboru

115-230 Vac

Częstotliwość sieci

50-60 Hz

Maksymalny pobór mocy

350 VA

Waga

5 kg

Wymiary urządzenia SxWxG

254x104x288 mm





Wyposażenie standardowe diatermii Surtron 160:


  • Uchwyt wielokrotnego użytku z przyciskami wielofunkcyjnymi
  • Zestaw elektrod 5 cm (10 szt.)
  • Elektroda neutralna stalowa 120x160mm z przewodem
  • Przełącznik nożny (wodoodporny)
  • Kabel zasilający 2 m



Typowa konfiguracja monopolarna (wyposażenie standardowe):


alt



Elektrody zawarte w zestawie:

  • L5 - elektroda haczykowata zagiętaalt
  • L2 - elektroda zagięta z cienkiego drutu
  • L6 - elektroda zagięta z cienkiego drutu
  • L10 - elektroda kulowa zagięta
  • L8 - elektroda pętelkowa
  • L4 - elektroda pętelkowa 8mm
  • L7 - elektroda łezkowa
  • L3 - elektroda pętelkowa 4mm
  • L1 - elektroda prosta z cienkiego drutu
  • L9 - elektroda kulowa prosta 3mm


Akcesoria opcjonalne do procedur bipolarnych:


alt

  • adapter bipolarny
  • kabel do połączenia akcesoriów bipolarnych
  • przybory bipolarne (np szczypce bipolarne)


Przeczytaj:


alt
Diatermia chirurgiczna – co każdy użytkownik wiedzieć powinien

Diatermie chirurgiczne są w dzisiejszych czasach podstawowym wyposażeniem sal operacyjnych i gabinetów zabiegowych. Dzięki możliwości wielorakiej konfiguracji akcesoriów urządzenia, stanowią one jedno z najważniejszych narzędzi chirurga każdej specjalności... więcej >>


Maksymalna moc wyjściowa [W -> Ω]

Maks. pobór mocy [VA]

Zastosowanie

CUT

BLEND

COAG

FORCED COAG

ENHANCED

SOFT COAG

BIPOLAR

BIPOLAR ABLATION

Surtron 50D

50-400

-

40-400

-

-

-

-

-

200

stomatologia, dermatologia, chirurgia ambolatoryjna, pierwsza pomoc, weterynaria, chirurgia naczyniowa

Surtron 80D

80-400

60-400

50-400

-

-

-

-

-

230

stomatologia, dermatologia, chirurgia ambolatoryjna, pierwsza pomoc, weterynaria, chirurgia naczyniowa

Surtron 80

80-250

60-200



50-150

-

40-100

30-100

-

230

pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria

Surtron 120

120-250

90-200



80-150

-

60-100

40-100

-

300

pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria, chirurgia szcękowa, ginekologia, laryngologia

Surtron 160

160-250

120-200



100-150

-

80-100

60-100

-

350

pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria, chirurgia szcękowa, ginekologia, laryngologia, endoskopia, gastroenterologia, neurochirurgia, ortopedia, laryngologia, urologia, pneumologia, chirurgia plastyczna i dziecięca

Surtron 200

200-250

120-200



150-150

-

90-100

80-100

-

350

pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria, chirurgia szcękowa, ginekologia, laryngologia, endoskopia, gastroenterologia, neurochirurgia, ortopedia, laryngologia, urologia, pneumologia, chirurgia plastyczna i dziecięca

Surtron Flash 120

120-250

90-200



80-150

90-200

60-100

60-100

-

300

chirurgia naczyniowa, ambulatoryjna, dermatologia, ginekologia, stomatologia, otolaryngologia, chirurgia dziecięca, pierwsza pomoc, chirurgia plastyczna, endoskopia, okulistyka, neurochirurgia, pneumologia, urologia, weterynaria

Surtron Flash 200

200-250

120-200



150-150

120-200

90-100

80-100

-

300

chirurgia naczyniowa, ambulatoryjna, dermatologia, ginekologia, stomatologia, otolaryngologia, chirurgia dziecięca, pierwsza pomoc, chirurgia plastyczna, endoskopia, okulistyka, neurochirurgia, pneumologia, urologia, weterynaria

Surtron Flash 160 HF

150-250

100-200



100-150

100-200

80-100

60-100

60-100

350

chirurgia naczyniowa, ambulatoryjna, dermatologia, ginekologia, stomatologia, otolaryngologia, chirurgia dziecięca, pierwsza pomoc, chirurgia plastyczna, endoskopia, okulistyka, neurochirurgia, pneumologia, urologia, weterynaria
