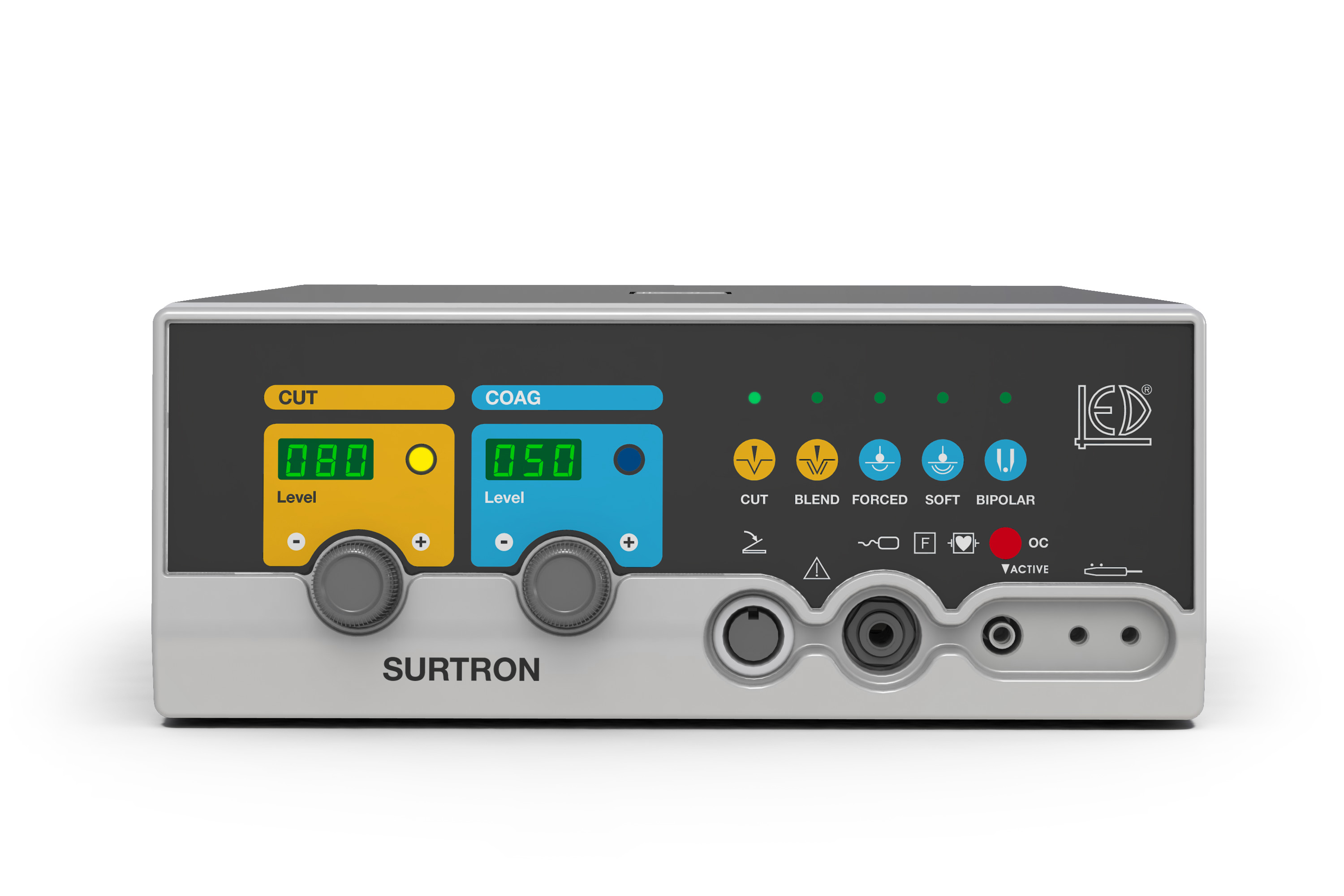

Surtron to popularne i docenione na rynku polskim diatermie elektrochirurgiczne, niezawodne, cechujące się wysoką ergonomią pracy.
chirurgia naczyniowa
stomatologia
Koagulacja - Temperatura od 60 do 70ºC w obszarze wokół elektrody aktywnej powodują powolne nagrzewanie płynu wewnątrzkomórkowego; woda w komórkach paruje, uzyskujemy efekt koagulacji i zatrzymania przepływu krwi.
Cięcie - Temperatura ponad 100ºC w obszarze wokół elektrody aktywnej powoduje wyparowanie płynu wewnątrzkomórkowego i zniszczenie komórek. Opary wokół elektrody rozpoczynają ciąg reakcji, zgodnie z kierunkiem pracy aktywnej elektrody. Energia jest przewodzona do sąsiadujących tkanek.
W tym przypadku, takie cięcie nie jest równoważne cięciu mechanicznemu. Kiedy temperatura osiągnie 500°C, zachodzi zjawisko kauteryzacji.
Prądy mieszane - łączą efekty cięcia i koagulacji. Podczas procedury cięcia utrata krwi jest ograniczona i powstaje strup.
CUT (cięcie gładkie)
Prąd mieszany do koagulacji-cięcia znajduje zastosowanie, gdy wymagana jest głęboka koagulacja razem z cięciem. Uzyskany w ten sposób prąd jest odpowiedni do cięcia z koagulacją, bez powstawania strupów i karbonizacji.
BLEND (cięcie z koagulacją)
Najlepszym prądem do cięcia nożem elektrochirurgicznym jest czysta fala sinusoidalna bez modulacji, czyli ze 100% cyklem pracy. Taki prąd jest przeznaczony do cięcia bez koagulacji.
Cięcie monopolarne
Cięcie monopolarne polega na podziale biologicznej tkanki osiągniętym poprzez dużą gęstość przepływającego prądu wysokiej częstotliwości, który jest skoncentrowany na małej powierzchni elektrody aktywnej. Efekt ciecia powstaje wtedy, gdy napięcie pomiędzy tkanką, a elektrodą aktywną jest wystarczające do wytworzenia łuku między nimi. Za pomocą tego łuku powstaje punktowy przepływ prądu elektrycznego do tkanki. W miejscu przepływu powstaje bardzo wysoka temperatura powodująca odparowanie lub spalenie tkanki. Cięcie jest osiągane poprzez przesuwanie elektrody przez tkankę i niszczenie komórek jedna za drugą. Ruch elektrody zapobiega rozchodzeniu się ciepła w tkance na boki ograniczając w ten sposób niszczenie komórek do pojedynczej linii.
Najlepszy do cięcia prąd wysokiej częstotliwości ma przebieg czysto sinusoidalny, bez żadnej modulacji, który to tnie bardzo gładko i wywołuje najmniejszy efekt termiczny z niskim poziomem hemostazy podczas cięcia. Ponieważ jego efekt może być precyzyjnie regulowany można używać go bezpiecznie, aczkolwiek, ponieważ dobra koagulacja jest jedną z zasadniczych korzyści używania elektrochirurgii, prąd o pewnym poziomie modulacji jest pożądany.
Koagulacja monopolarna
Koagulacja monopolarna jest hemostazą małych naczyń krwionośnych tkanek ciała przez przepływ prądu wysokiej częstotliwości. Kiedy gęstość prądu jest zredukowana i używamy elektrody o dużej powierzchni dla rozproszenia energii na dużej powierzchni, efekt polega na wysuszeniu komórek na powierzchni, bez głębszej penetracji, skutkując koagulacją. Te skoagulowane komórki na powierzchni tworzą warstwę izolacyjną zapobiegającą głębszej penetracji. Prąd normalnie użyty do koagulacji jest modulowany i w zależności od stopnia zmodulowania uzyskujemy gładkość cięcia, jakość hemostazy oraz stopień destrukcji tkanek. Głębsza modulacja prądu powoduje bardziej efektywną koagulację.
Koagulacja Bipolarna
Koagulacja bipolarna powoduje hemostazę małych naczyń krwionośnych pomiędzy końcówkami szczypiec bipolarnych.
Kiedy gęstość prądu jest zredukowana, otrzymuje się suszenie komórek na powierzchni, bez głębokiej penetracji. Delikatnie skoagulowane komórki działają jak warstwa izolacyjna zapobiegając głębszej penetracji ciepła.
Elektroda neutralna zawarta w zestawie zapewnia bezpieczeństwo dzięki optymalnemu połączeniu między diatermią chirurgiczna a pacjentem.
Maksymalna moc wyjściowa CUT |
80 W → 250 Ω |
Maksymalna moc wyjściowa BLEND |
60 W → 200 Ω |
Maksymalna moc wyjściowa FORCED COAG |
50 W → 150 Ω |
Maksymalna moc wyjściowa SOFT COAG |
40 W → 100 Ω |
Maksymalna moc wyjściowa BIPOLAR |
30 W → 100 Ω |
Częstotliwość pracy |
600 kHz |
Elektroda bierna |
F |
Moc do wyboru |
115-230 Vac |
Częstotliwość sieci |
50-60 Hz |
Maksymalny pobór mocy |
230 VA |
Waga |
5 kg |
Wymiary urządzenia SxWxG |
254x104x288 mm |

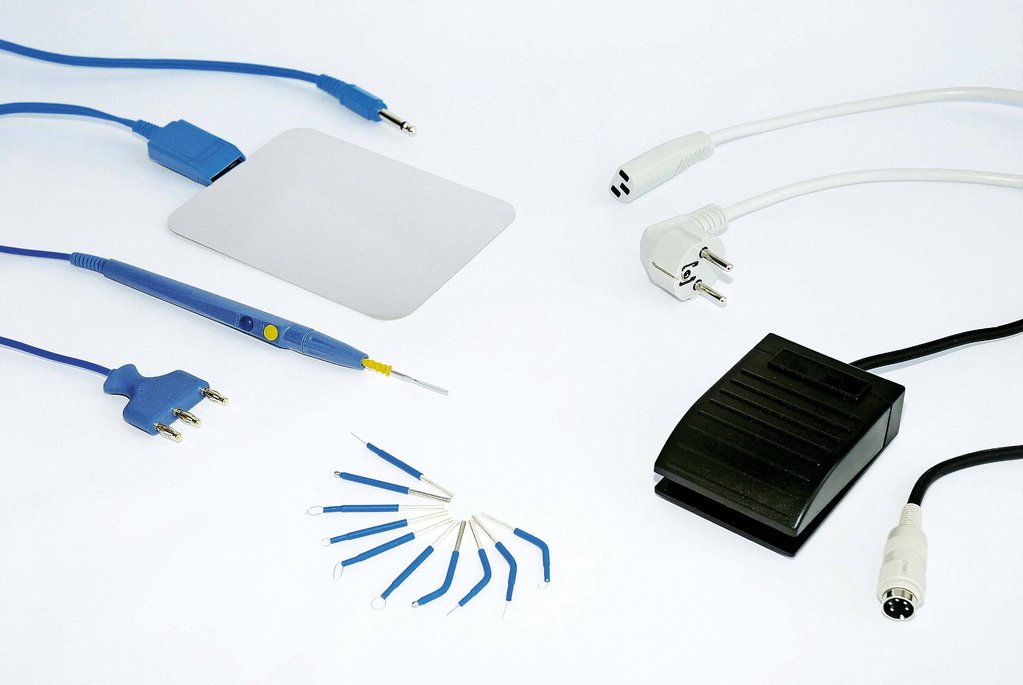

Zestaw elektrod 5 cm (10 szt.)
Elektroda neutralna stalowa 120x160mm z przewodem
Przełącznik nożny (wodoodporny)
Kabel zasilający 2 m
Maksymalna moc wyjściowa [W -> Ω] |
Maks. pobór mocy [VA] |
Zastosowanie |
||||||||
CUT |
BLEND |
COAG |
FORCED COAG |
ENHANCED |
SOFT COAG |
BIPOLAR |
BIPOLAR ABLATION |
|||
Surtron 50D |
50-400 |
- |
40-400 |
- |
- |
- |
- |
- |
200 |
stomatologia, dermatologia, chirurgia ambolatoryjna, pierwsza pomoc, weterynaria, chirurgia naczyniowa |
Surtron 80D |
80-400 |
60-400 |
50-400 |
- |
- |
- |
- |
- |
230 |
stomatologia, dermatologia, chirurgia ambolatoryjna, pierwsza pomoc, weterynaria, chirurgia naczyniowa |
Surtron 80 |
80-250 |
60-200 |
50-150 |
- |
40-100 |
30-100 |
- |
230 |
pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria |
|
Surtron 120 |
120-250 |
90-200 |
80-150 |
- |
60-100 |
40-100 |
- |
300 |
pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria, chirurgia szcękowa, ginekologia, laryngologia |
|
Surtron 160 |
160-250 |
120-200 |
100-150 |
- |
80-100 |
60-100 |
- |
350 |
pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria, chirurgia szcękowa, ginekologia, laryngologia, endoskopia, gastroenterologia, neurochirurgia, ortopedia, laryngologia, urologia, pneumologia, chirurgia plastyczna i dziecięca |
|
Surtron 200 |
200-250 |
120-200 |
150-150 |
- |
90-100 |
80-100 |
- |
350 |
pierwsza pomoc, stomatologia, dermatologia, chirurgia naczyniowa, weterynaria, chirurgia szcękowa, ginekologia, laryngologia, endoskopia, gastroenterologia, neurochirurgia, ortopedia, laryngologia, urologia, pneumologia, chirurgia plastyczna i dziecięca |
|
Surtron Flash 120 |
120-250 |
90-200 |
80-150 |
90-200 |
60-100 |
60-100 |
- |
300 |
chirurgia naczyniowa, ambulatoryjna, dermatologia, ginekologia, stomatologia, otolaryngologia, chirurgia dziecięca, pierwsza pomoc, chirurgia plastyczna, endoskopia, okulistyka, neurochirurgia, pneumologia, urologia, weterynaria |
|
Surtron Flash 200 |
200-250 |
120-200 |
150-150 |
120-200 |
90-100 |
80-100 |
- |
300 |
chirurgia naczyniowa, ambulatoryjna, dermatologia, ginekologia, stomatologia, otolaryngologia, chirurgia dziecięca, pierwsza pomoc, chirurgia plastyczna, endoskopia, okulistyka, neurochirurgia, pneumologia, urologia, weterynaria |
|
Surtron Flash 160 HF |
150-250 |
100-200 |
100-150 |
100-200 |
80-100 |
60-100 |
60-100 |
350 |
chirurgia naczyniowa, ambulatoryjna, dermatologia, ginekologia, stomatologia, otolaryngologia, chirurgia dziecięca, pierwsza pomoc, chirurgia plastyczna, endoskopia, okulistyka, neurochirurgia, pneumologia, urologia, weterynaria |
