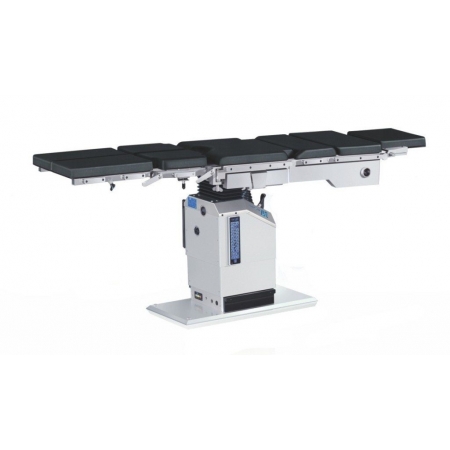

Stół operacyjny elektromechaniczny EM 3010

Stoły operacyjne serii MODULO, EM 3010 oraz EM 2010 dzięki zastosowaniu innowacyjnych rozwiązań techniczno-użytkowych przeznaczone są do podtrzymywania pacjenta podczas przeprowadzania operacji i zabiegów chirurgicznych w zakresie chirurgii ogólnej oraz po zastosowaniu specjalistycznego wyposażenia również podczas zabiegów ortopedycznych, ginekologicznych, urologicznych, proktologicznych, laryngologicznych, okulistycznych, naczyniowych a także neurochirurgicznych.


Regulacje funkcjonalne kolumny stołu oraz większości lub wybranych segmentów blatu dokonywane są za pomocą trwałego i niezawodnego napędu elektromechanicznego charakteryzującego się doskonałą precyzją i płynnością dokonywanych ustawień. W stołach operacyjnych serii MODULO, EM 3010 oraz EM 2010 napęd elektromechaniczny realizowany jest poprzez zastosowanie niezależnych silników elektrycznych sterujących poszczególnymi, pojedynczymi regulacjami funkcjonalnymi zarówno samej kolumny, jak również poszczególnych segmentów blatu. Dzięki zastosowaniu tego typu rozwiązania ewentualna awaria silnika elektrycznego nie powoduje niemożności sterowania elektrycznego pozostałymi sprawnymi silnikami elektrycznymi odpowiadającymi za pozostałe regulacje funkcjonalne stołu operacyjnego.


Sterowanie poszczególnymi elektromechanicznymi regulacjami funkcjonalnymi blatu operacyjnego oraz kolumny stołu odbywa się intuicyjnie jest za pomocą przewodowego pilota wyposażonego w funkcjonalnie oznakowane przyciski odpowiadające poszczególnym regulacjom kolumny i blatu stołu. Pilot przewodowy umożliwia ponadto zaprogramowanie 3 lub więcej dowolnych ułożeń operacyjnych, predefiniowanych przez użytkownika, a następnie wywoływanie ich z pamięci poprzez naciśnięcie jednego przycisku. Również poprzez naciśnięcie odpowiednich przycisków na pilocie można uruchomić funkcję autopoziomowania blatu oraz funkcję autopoziomowania poszczególnej regulacji funkcyjnej stołu. Pilot wyposażony jest ponadto w diodową sygnalizację informującą użytkownika o ewentualnych nieprawidłowo działających regulacjach funkcjonalnych stołu. Na życzenie użytkownika stół może być również wyposażony w dodatkowy pilot bezprzewodowy, komunikujący się ze stołem na zasadzie wiązki światła podczerwonego (nr kat. EM TF) lub sterownik nożny (nr kat. EM TP). Dodatkowo stoły serii MODULO zostały wyposażone w awaryjny panel sterowania stołem umieszczony na kolumnie.


Standardowo stoły operacyjne serii MODULO, EM 3010 oraz EM 2010 wyposażone są w niezależny od podstawowego napędu elektromechanicznego, system mechanicznego rezerwowego sterowania wszystkimi elektromechanicznymi regulacjami funkcjonalnymi kolumny oraz poszczególnych segmentów blatu, realizowany indywidualnie, awaryjnie dla każdej regulacji funkcjonalnej oferowanej przez stół operacyjny.


Elementy konstrukcyjne stołów operacyjnych, tj. ramy blatów operacyjnych, kolumna stołu, podstawy wykonane są całkowicie ze stali nierdzewnej wykończonej powłoką antyrefleksyjną oraz pozbawione są elementów osłonowych wykonanych z tworzyw sztucznych. Dzięki tym rozwiązaniom powierzchnie stołów są łatwe do czyszczenia, odporne na działanie środków dezynfekcyjnych, jak również uszkodzenia mechaniczne oraz przede wszystkim zapewniają maksymalnie wysoki poziom bezpieczeństwa zarówno dla personelu medycznego, jak również samych pacjentów.

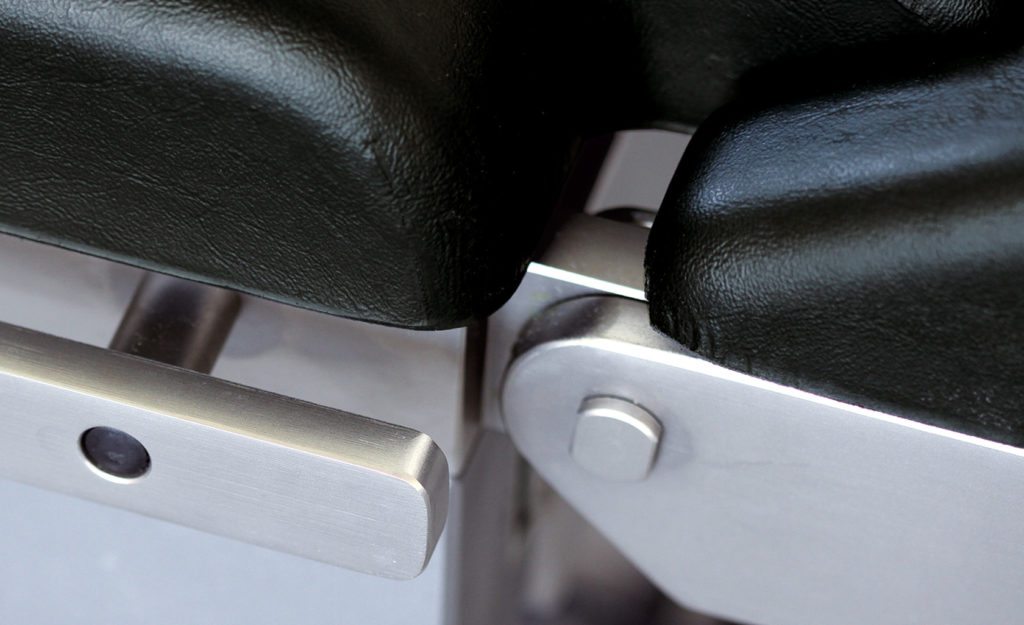

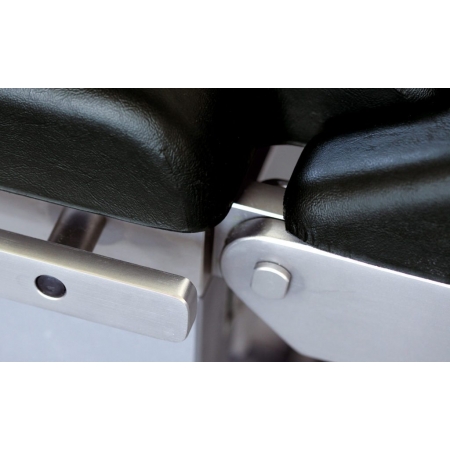

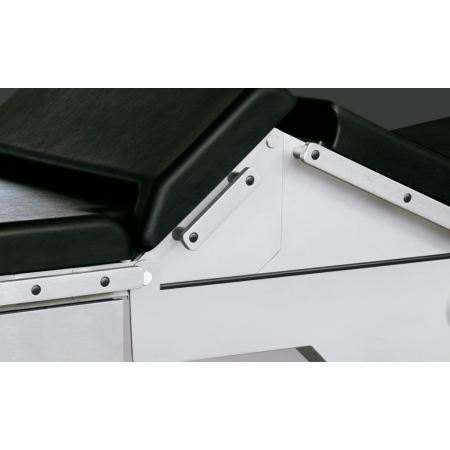

Prezentowane stoły operacyjne serii MODULO, EM 3010 oraz EM 2010 mogą być wyposażone w blaty operacyjne ogólnochirurgiczne lub blaty operacyjne specjalistyczne (m.in. wykonane z włókna węglowego) liczące, w zależności od oferowanego modelu od 2 do 9 części. Blaty operacyjne posiadają możliwość odłączania wybranych segmentów, zastępowania ich innymi segmentami, modyfikowania liczby ich części, dając w ten sposób możliwość dostosowania blatu operacyjnego stołu do aktualnych potrzeb użytkownika. Blaty operacyjne na całej długości blatu są w 100% przenikalne dla promieni RTG. Standardowo pod blatem stołu znajdują się prowadnice kasety RTG.


Poszczególne części blatów operacyjnych pokryte są bezszwowymi, antystatycznymi, odejmowalnymi materacami poliuretanowymi, o właściwościach przeciwodleżynowych, przystosowanymi do sterylizacji, dostępnymi w różnych wysokościach. Na życzenie klienta dostępne są również materaca z pamięcią kształtu o wysokości 80 mm.


Stoły operacyjne serii MODULO, EM 3010 oraz EM 2010 są również produkowane w systemach wymiennych blatów (modele w katalogu oznaczone symbolem SE MODULO, SE EM 3010 oraz SE EM 2010).

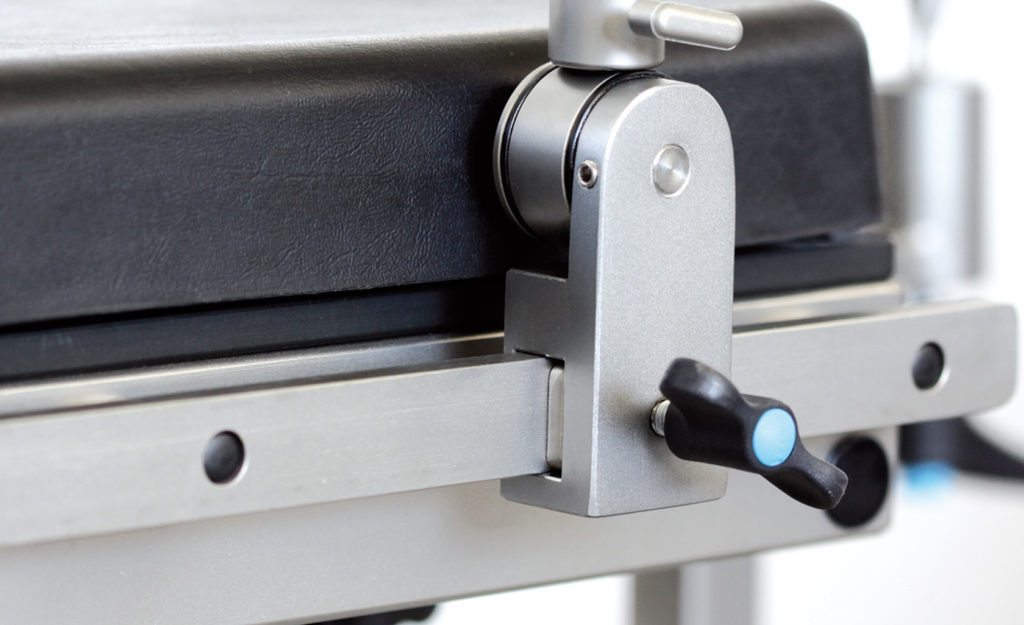

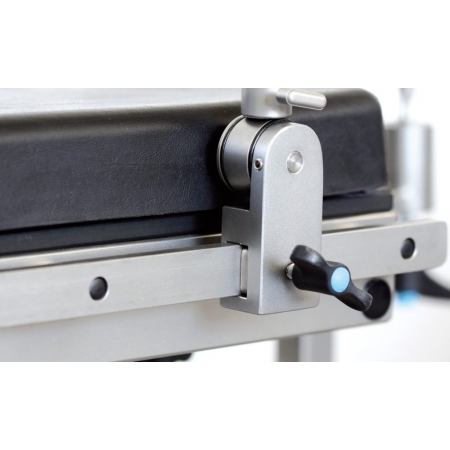

Blaty operacyjne wyposażone są standardowo w uniwersalne szyny boczne montażowe (25 x 10 mm), wykonane ze stali nierdzewnej, mocowane dwustronnie, wzdłuż całej długości blatu umożliwiające montaż bogatej gamy dodatkowego specjalistycznego wyposażenia.


Dopuszczalne maksymalne bezpieczne obciążenie stołów operacyjnych serii MODULO, EM 3010 oraz EM 2010 liczone we wszystkich pozycjach blatu wynosi co najmniej 250 kg.


Stoły operacyjne serii MODULO, EM 3010 oraz EM 2010 posiadają teleskopowe kolumny o przekroju kwadratowym, wykonane całkowicie ze stali nierdzewnej. Dzięki temu rozwiązaniu konstrukcyjnemu udało się zminimalizować wymiary zewnętrzne samych kolumn i tym samym osiągnąć doskonałe warunki współpracy stołów operacyjnych z aparatami RTG typu ramię C. Wewnątrz kolumn znajdują się zespoły bezobsługowych akumulatorów, doładowywane z sieci 230 V 50/60 Hz oraz wyposażone we wskaźnik naładowania, które zapewniają odpowiedni poziom zgromadzonej energii wystarczający na okres do nawet 6 dni standardowej pracy w warunkach sali operacyjnej.


Stoły operacyjne serii MODULO, EM 3010 oraz EM 2010 posiadają ponadto możliwość wyboru rodzaju podstawy. Oferowane podstawy wykonane są ze stali nierdzewnej i charakteryzują się wysokim stopniem ergonomii. Dostępne są dwa rodzaje podstaw przejezdnych, mobilnych. Pierwsza płaska podstawa monolityczna, z zabudowanymi kołami, wyposażona w mechanizm stabilizujący stół do podłoża uruchamiany dźwignią nożną. Druga otwarta, wyposażona w cztery duże podwójne koła, umożliwiająca wsunięcie stóp operatora, wyposażona w centralną blokadę kół oraz blokadę kół w funkcji jazdy na wprost uruchamianą dźwignią nożną. Stoły operacyjne tej serii mogą być również wyposażone w ultrapłaską podstawę stacjonarną o wysokości 2,5 cm umożliwiającą przemieszczanie całego stołu operacyjnego za pomocą wózka transportowego oraz podstawę stałą na trwale montowaną do podłogi.

Parametry techniczne:
